网络工程实践 一个中型企业网络规划与设计案例分析

随着数字化转型浪潮席卷全球，稳定、安全、高效的网络已成为企业运营的基石。本案例将剖析一个中型制造企业‘智造科技有限公司’的园区网络升级工程，从需求分析、规划设计到技术选型，全方位展示网络工程师的核心工作流程。

一、 项目背景与需求分析

智造科技原有网络为多年前搭建，存在核心设备老旧、无线覆盖不足、办公与生产区域未有效隔离、缺乏统一管理等痛点。新网络需满足以下核心需求：

1. 高可靠与高性能：支撑ERP、MES及视频会议等关键业务，要求核心层设备冗余，网络收敛时间短。
2. 安全分区：严格隔离办公网、生产网（工控系统）、访客网，防止横向攻击。
3. 全面无线覆盖：实现办公区、车间办公点位、会议室的高质量无线接入。
4. 可管理性与可扩展：具备集中网管能力，并预留未来3-5年的扩容空间。

二、 逻辑与物理设计

1. 拓扑结构：采用经典的三层架构（核心-汇聚-接入）。配置两台核心交换机通过堆叠或虚拟化技术形成逻辑核心，实现冗余与负载均衡。汇聚层连接各楼宇，接入层部署到每个楼层配线间。
2. IP与VLAN规划：采用私网地址段（如10.0.0.0/8）。详细划分VLAN：管理VLAN、办公VLAN、生产VLAN、服务器VLAN、无线用户VLAN、访客VLAN等。通过VLAN间路由策略（在核心或防火墙上实施）控制互访权限。
3. 无线网络设计：采用无线控制器（AC）+瘦AP（Fit AP）的集中式架构。根据场地勘测结果，在办公区采用高密度放装AP，在开阔车间采用定向天线或工业级AP，确保信号全覆盖与无缝漫游。
4. 网络安全设计：

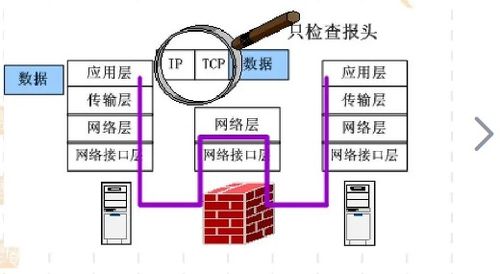

• 在互联网出口部署下一代防火墙（NGFW），集成入侵防御、病毒过滤等功能。

• 核心交换机旁挂堡垒机，对设备管理权限进行审计。

• 生产网络与办公网络之间部署工业防火墙，进行深度协议过滤。

• 部署网络准入控制系统（如802.1X），对接入终端进行身份认证与合规检查。

1. 物理链路：核心-汇聚之间、汇聚-接入之间均采用千兆/万兆光纤互联，接入层到桌面采用六类非屏蔽双绞线，满足千兆到桌面的需求。

三、 关键技术与设备选型

• 路由协议：在核心与汇聚层运行动态路由协议OSPF，实现快速收敛和灵活路由。
• 生成树协议：部署MSTP（多生成树协议），实现VLAN级别的负载分担，并优化收敛速度。
• 设备选型：核心交换机选用高性能、高背板带宽的企业级箱式设备；接入交换机选择支持PoE供电的千兆交换机，为无线AP和IP电话供电；防火墙选择具备高吞吐量和丰富安全特性的型号。

四、 实施与验证

项目实施遵循分阶段、最小化影响业务的原则。先搭建新核心区域，再进行分区域割接。实施后，需进行严格的测试验证：

1. 连通性测试：所有规划VLAN内及授权VLAN间通信正常。
2. 性能测试：验证带宽、延迟、丢包率等关键指标符合设计要求。
3. 冗余测试：模拟核心交换机、链路故障，验证业务切换时间（通常在秒级）。
4. 安全测试：验证访问控制策略是否生效，如访客网络无法访问内部资源。

五、 与启示

智造科技的网络升级案例表明，一个成功的网络工程绝不仅仅是设备的堆砌。它始于深入的需求分析，成于严谨的逻辑与物理设计，依赖于恰当的技朮选型，并最终通过规范的实施与验证得以交付。网络规划和设计的核心思想在于：在可靠性、安全性、性能、可管理性和成本之间取得最佳平衡，构建一个能够支撑业务发展并适应未来变化的弹性网络基座。对于网络工程师而言，掌握扎实的理论基础、熟悉主流厂商设备、具备将业务语言转化为技术方案的能力，是完成此类项目的关键。
